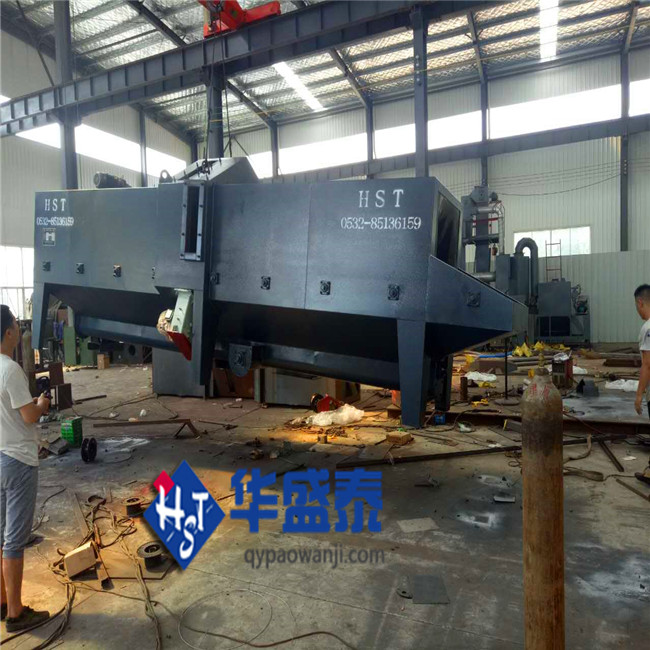

青島通過式鋼板拋丸機|鋼管不銹鋼拋丸機|廠家價格圖片

文章出處：本站編輯：拋丸機發表時間：2017-07-22 14:35:25

加工定制	是	類型	通過式	作用對象	鋼材拋丸清理機
型號	Q69	品牌	其他	滾筒直徑	120060011000（mm）
拋丸量	1000	除塵風量	1000

價格	￥ 110000.00~850000.00元
起批量	≥1 臺

優勢與特點

主要用途

大型鋼管專用通過式拋丸機主要化工管道石油管道天然氣管道等

拋丸強化

拋丸速度達到110m/s的速度，連續高速擊打，在鋼管表面產生壓應力的同時，還可以將表面材料晶相組織中的殘余奧氏體轉化為馬氏體，從而增加表面硬度，提到抗疲勞性能，延緩了零部件因疲勞造成的斷裂，延長零部件的安全使用壽命。

鉻鉬合金鋼丸直徑越小，零部件表面產生的殘余應力較高，但強化層越淺。

鉻鉬合金鋼丸直徑越大，零部件表面產生的殘余應力較低，但強化層越深。

鋼丸的直徑應小于零部件過渡區的圓角半徑，表面清潔度達到面清潔度達到Sa2.5--3.0級標準確保鋼丸的大小均勻度才能達到穩定的拋丸強化效果及提高表面附著力。

工字鋼除氧化皮拋丸機H型鋼拋丸機、鋼結構拋丸機等輥道通過式拋丸設備，歡迎撥打熱線電話13475820929！

Q69系列鋼板、型材拋丸機適用于船舶、汽車、機車車輛、橋梁、機械等行業的鋼板、型材及結構件的表面除銹。

產品簡介

鋼板拋丸機是一種清理焊接結構件、H鋼、型鋼、網架、鋼板的多功能鋼材預處理線。拋丸器布置形式為多角度，選用了世界上先進的單元盤葉片高效拋丸器，拋射出高速密集的彈丸束，打擊在原始狀態鋼材的各個部位，進行立體的、全方位的清理，使鋼材各表面上的銹蝕層、焊渣、氧化皮及其污物迅速脫落，獲得一定粗糙度的光潔表面，提高了漆膜與鋼材表面的附著力，并提高鋼材的抗疲勞強度和抗腐蝕能力，改善了鋼材內在質量，延長其使用壽命。

工作原理

本機為輥道式連續送料的高功能拋丸清理設備，在清理過程中由電氣控制的可調速輸送輥道將鋼結構件或鋼材送進清理機室體內拋射區時，其周身各面受到來自不同坐標方位的強力密集彈丸打擊與磨擦，使之其上的氧化皮、銹層及其污物迅速脫落，鋼材表面就獲得一定粗糙度的光潔表面，在清理室外兩邊進出口輥道裝卸工件。落入鋼材上面的彈丸與銹塵經吹掃裝置吹掃，撒落下來的丸塵混合物由回收螺旋輸送到室體漏斗、縱橫向螺旋輸送機匯集于提升機下部，再提升到機器上部的分離器里，分離后的純凈彈丸落入分離器料斗中內，供拋丸循環使用。拋丸清理中產生塵埃，由抽風管送向除塵系統，凈化處理后的凈氣排放到大氣中，顆粒狀塵埃被捕捉收集。

主要功能部件工作原理

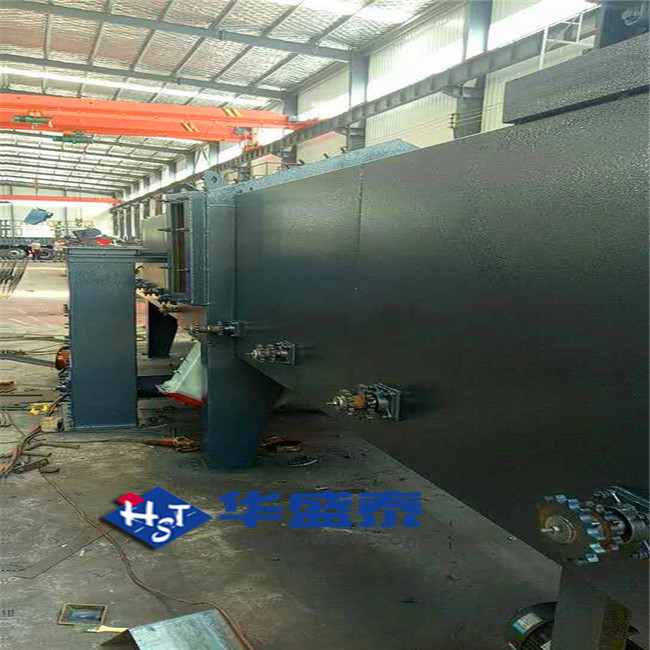

清理室

清理室為大容腔板式箱形組焊結構，室體內壁襯有ZGMn13耐磨防護板，清理作業在密封的容腔內進行。清理室內耐磨防護板采用耐磨遮蓋包鑄螺母栓接，保護螺栓頭部不易損壞，拆裝更換方便。

輸送輥道

本輥道分為室內輸送輥道和裝卸料段輸送輥道。

室內輥道外套高鉻耐磨護套及限位環，高鉻耐磨護套用于保護輥道，承受彈丸打擊，限位環可使工件按預定的位置運行，防止跑偏，造成事故。

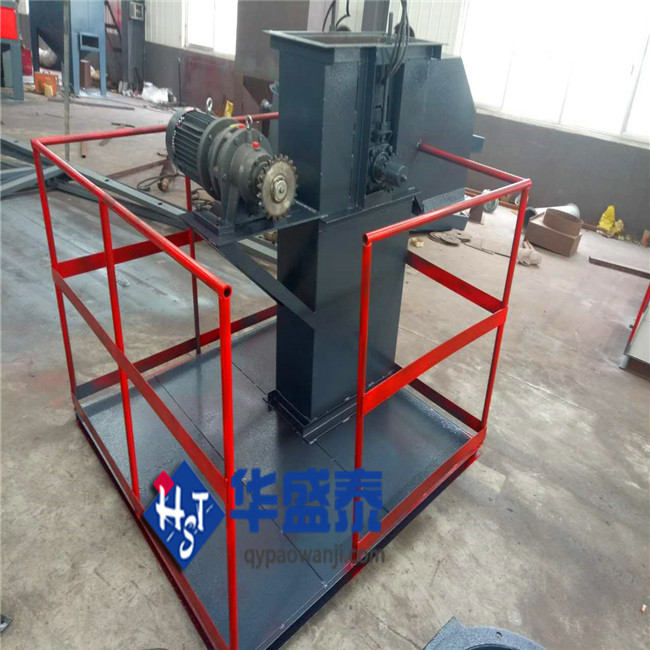

提升機

上下帶輪采用帶方座外球面球軸承，受到振動沖擊時可自動調整，密封性好。

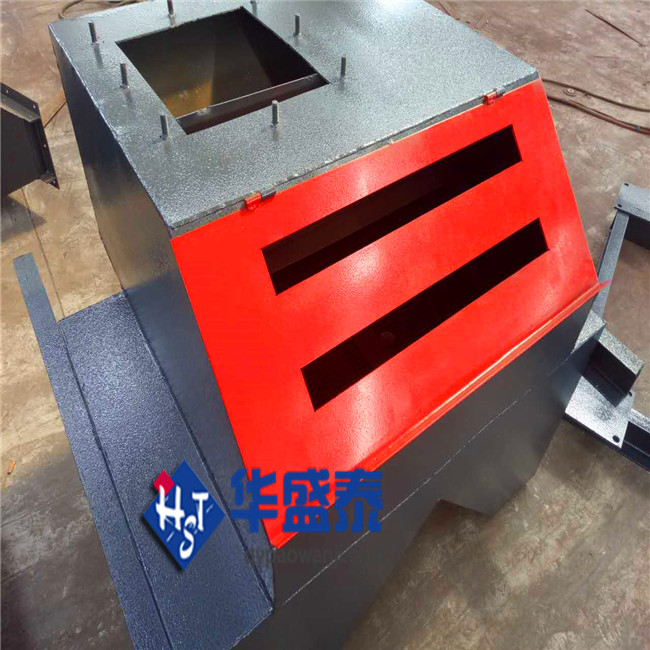

分離器

丸砂混合物由提升機送至分離器上部，將丸塵混合物均勻布料，通過縫口形成一道簾幕，使氣流在垂直于簾幕流動方向穿過簾幕，以對丸塵進行沖洗。彈丸、廢料和混合物按其比重不同，分別落入不同的通道，純凈合格彈丸經螺旋輸送進入料斗，供拋丸器使用。未分離好的混合丸流入提升機內重新分離；細粉塵被吸入除塵系統，凈化處理后的凈氣排放到大氣中，顆粒狀塵埃被捕捉收集。

本分離器分離效果好，分離后，純凈合格彈丸中的含砂量<1%，廢料中的合格彈丸量<1%。

螺旋輸送器

螺旋輸送器主要由減速電機、螺旋軸、螺旋體殼組成。

采用帶方座外球面球軸承，該軸承受到振動沖擊時能自動調整，密封性好。

輸丸管道

本輸丸管道具有雙重控丸功能，每一閘管上方均設一閘板，分別切斷來自分離器的彈丸，便于維修各自的拋丸器；閘板開啟大小，可以調節彈丸流量，也可根據清理工件的規格任意組合，開啟與關閉閘門數量，以節約能源，減少對機器的磨損，并保證滿足生產需要。

拋丸器

引進先進技術的單圓盤拋丸器，成為當今國內完美無缺的高水平拋丸器。它主要由轉動機構、葉輪、罩殼、定向套、分丸輪、護板等組成，其中葉輪采用Cr40材質 由鍛造而成，葉片、定向套、分丸輪及護板均采用高鉻。

吹掃裝置

本裝置采用高壓風機，并在室體內輔室部分設有不同角度的多組彈性吹嘴，對工件表面余留的彈丸進行吹掃清理。

進出口密封

工件進出口密封裝置，均采用橡膠彈簧鋼板制成，為防止在拋丸時，彈丸飛濺出清理室外，在工件進出口處各設多道加強密封，其特點為彈性強、壽命長、密封效果俱佳。

除塵系統

本系統由袋式除塵器和風機、除塵管道等一起組成除塵系統。除塵效率可達99.5%，符合GB16297－1996“大氣污染物綜合排放標準”的要求，并符合GBJ4－73工業“三廢”排放試行標準。其布袋壽命為1－2年，降低了設備使用成本，減少了維修量及維修費用，并且有較高的除塵效果，使含有灰塵的空氣，經過該除塵系統后直接排到空氣中去，排放到大氣中的粉塵濃度≤100mg/m不需其它凈化設備。除塵管道根據用戶提供的坐標方位設計制造。

技術參數

型號	Q698	Q6910	Q6915	Q6920	Q6925	Q6930	Q6940
有效清理寬度mm	800	1000	1500	2000	2500	3000	4000
室體進料口尺寸mm	800*1600	1000*260	1500*400	2000*400	2500*800	3000*800	4000*400
清理工件長度mm	1200-12000	1200-12000	1200-6000	1200-12000	3000-12000	2400-12000	4500-18000
輥道輸送速度m/min	0.5-4	0.5-4	0.5-5	0.5-4	0.5-4.5	0.5-4	2-8
清理工件厚度mm	3-60	4-60	4-60	4-60	4-60	4-110	4.5-100
拋丸量kg/min	8*160	8*160	4*160	6*160	6*250	6*360	8*360
首次裝入量kg	4000	4000	4000	4500	4500	8000	11000
輥道刷調節高度mm	200	200	350	450	600	850	900
通風量m3/h	17560	12000	19000	19550	27758	28050	38000
功率kw	78.3	78	113.5	156.6	224.55	204.8	293.6
